BETTENERGY ELESHELL-16K plus 51.2v/314Aч/16кВтч

Аккумулятор BETTENERGY ELESHELL-16K plus 16.076 кВт·ч (51.2 В / 314 А·ч) LiFePO₄

Мощный низковольтный LiFePO₄-аккумулятор увеличенной ёмкости для солнечных электростанций, резервного электроснабжения и домашних или коммерческих систем накопления энергии.

BETTENERGY ELESHELL-16K plus — напольный аккумуляторный модуль номинальной энергоёмкостью 16.076 кВт·ч, предназначенный для совместной работы с гибридными и автономными инверторами, использующими низковольтную аккумуляторную систему класса 48 В.

Номинальное напряжение аккумулятора составляет 51.2 В, а расчётная ёмкость — около 314 А·ч. Большой запас энергии одного модуля позволяет построить полноценную систему резервного питания частного дома или коммерческого объекта без необходимости устанавливать большое количество небольших аккумуляторов.

При необходимости система масштабируется параллельным подключением до 15 аккумуляторов, что позволяет получить суммарную номинальную энергоёмкость до 241.14 кВт·ч.

Основные преимущества

• номинальная энергия одного аккумулятора — 16.076 кВт·ч;
• номинальное напряжение — 51.2 В;
• расчётная ёмкость — около 314 А·ч;
• безопасная литий-железо-фосфатная технология LiFePO₄;
• максимальный ток разряда — 200 А;
• максимальная выходная мощность — 10.24 кВт;
• максимальная мощность заряда — 7.936 кВт;
• параллельное подключение до 15 аккумуляторов;
• интерфейсы CAN, RS485 и RS232;
• встроенная поддержка Wi-Fi;
• интеллектуальное взаимодействие с совместимыми инверторами;
• естественное охлаждение без вентиляторов;
• напольное исполнение;
• степень защиты корпуса IP54;
• рабочая температура от 0 до +55°C;
• возможность построения аккумуляторной системы до 241.14 кВт·ч.

Технические характеристики

16.076 кВт·ч в одном аккумуляторном модуле

Главное преимущество ELESHELL-16K plus — большая энергоёмкость одного корпуса. При номинальном напряжении 51.2 В аккумулятор содержит 16.076 кВт·ч энергии, что соответствует ёмкости приблизительно 314 А·ч.

Такой объём накопленной энергии позволяет использовать один аккумулятор как основу полноценной системы резервного электроснабжения частного дома, а несколько модулей — для значительно более мощных домашних и коммерческих объектов.

Фактически доступный запас энергии зависит от установленной глубины разряда, настроек BMS и инвертора, температуры, текущего состояния аккумулятора и потерь при преобразовании энергии.

Высокая мощность разряда — до 10.24 кВт

ELESHELL-16K plus рассчитан не только на длительное хранение энергии, но и на питание достаточно мощной нагрузки.

• непрерывный ток разряда: 155 А;
• максимальный ток разряда: 200 А;
• максимальная мощность: 10.24 кВт.

Это позволяет аккумулятору работать совместно с мощными низковольтными инверторами и обеспечивать питание большого количества бытовых или коммерческих потребителей одновременно.

В пределах возможностей подключённого инвертора аккумулятор может использоваться для питания:

• освещения;
• холодильников и морозильного оборудования;
• газовых и электрических котлов;
• насосного оборудования;
• систем вентиляции;
• кондиционеров;
• серверного и телекоммуникационного оборудования;
• офисной и бытовой техники;
• других однофазных и трёхфазных потребителей через соответствующий инвертор.

Мощная зарядка аккумулятора

Максимальный ток заряда составляет 155 А, а максимальная мощность заряда — 7.936 кВт.

• непрерывный ток заряда: 145 А;
• максимальный ток заряда: 155 А;
• максимальная мощность заряда: 7.936 кВт.

Высокая допустимая мощность заряда позволяет достаточно быстро восстанавливать запас энергии от солнечных панелей, городской сети или генератора при использовании совместимого инвертора соответствующей мощности.

Технология LiFePO₄

В аккумуляторе используются литий-железо-фосфатные элементы LFP. Такая химия широко применяется в современных стационарных системах хранения энергии благодаря высокой термической стабильности и устойчивости к интенсивной циклической эксплуатации.

Основные преимущества LiFePO₄:

• высокая термическая стабильность;
• повышенная безопасность по сравнению со многими другими типами литиевых аккумуляторов;
• стабильное рабочее напряжение;
• возможность регулярной циклической эксплуатации;
• низкий саморазряд;
• отсутствие выраженного эффекта памяти;
• не требуется обслуживание, характерное для свинцово-кислотных аккумуляторов.

Конфигурация 1P16S

Аккумулятор имеет конфигурацию 1P16S: шестнадцать аккумуляторных элементов последовательно формируют низковольтную батарейную систему с номинальным напряжением 51.2 В.

Рабочий диапазон напряжения аккумулятора составляет 46.4–57.6 В, поэтому он предназначен для инверторов с низковольтным аккумуляторным входом класса 48 В.

Интеллектуальная система управления BMS

Аккумулятор оснащён встроенной системой управления батареей BMS. Она контролирует состояние аккумуляторных элементов и обеспечивает взаимодействие батареи с совместимым гибридным или автономным инвертором.

В процессе работы система контролирует ключевые параметры батареи и обеспечивает управление допустимыми режимами заряда и разряда.

BMS используется для контроля:

• напряжения аккумуляторной системы;
• состояния отдельных элементов;
• тока заряда;
• тока разряда;
• температуры батареи;
• уровня заряда;
• рабочего состояния системы;
• защитных и аварийных состояний.

Связь с инвертором

ELESHELL-16K plus поддерживает несколько коммуникационных интерфейсов для интеграции в современную систему накопления энергии.

• CAN — обмен рабочими параметрами с совместимым инвертором;
• RS485 — связь между оборудованием и аккумуляторными модулями;
• RS232 — сервисная связь и диагностика;
• Wi-Fi — беспроводное подключение для поддерживаемых функций мониторинга.

Наличие интерфейсов CAN и RS485 позволяет использовать аккумулятор с различными моделями низковольтных инверторов при условии поддержки совместимого протокола обмена данными.

Перед подключением необходимо проверять совместимость протокола BMS с конкретной моделью инвертора.

Wi-Fi и мониторинг

Версия ELESHELL-16K plus дополнительно оснащена поддержкой Wi-Fi. Это расширяет возможности мониторинга аккумуляторной системы и позволяет передавать рабочие данные без отдельной проводной линии связи с системой контроля.

Набор доступных функций мониторинга зависит от конфигурации системы и используемого программного обеспечения.

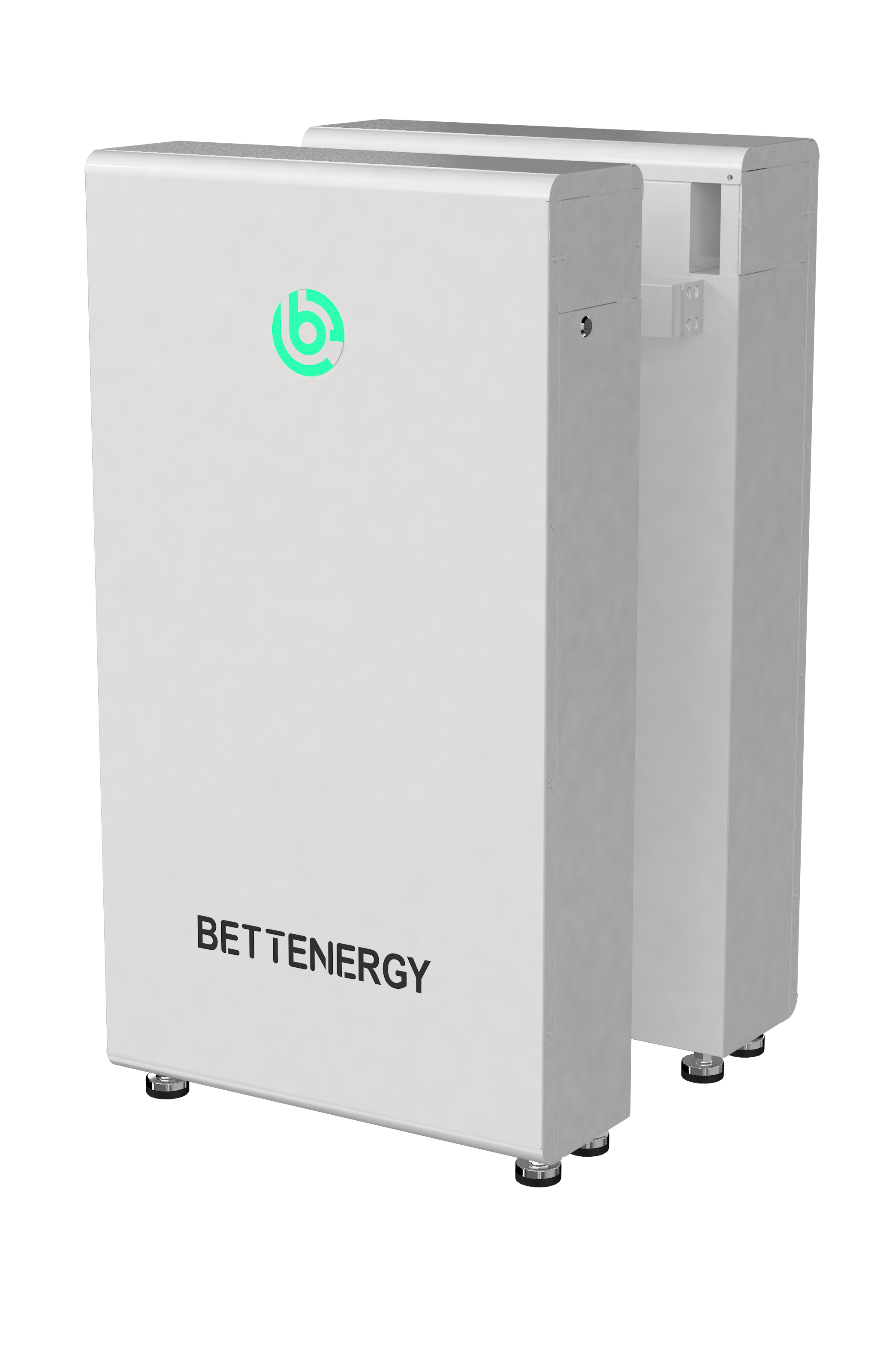

Масштабирование до 15 аккумуляторов

Для увеличения запаса энергии можно параллельно объединять до 15 модулей ELESHELL-16K plus.

Это позволяет начать с одного аккумулятора и постепенно увеличивать ёмкость системы по мере роста энергопотребления объекта.

При построении параллельной системы необходимо соблюдать требования производителя к силовой коммутации, защитной аппаратуре, сечению и длине кабелей, заземлению и соединению коммуникационных линий.

От 16 до 241 кВт·ч в одной системе

Широкий диапазон масштабирования делает ELESHELL-16K plus подходящим не только для частных домов, но и для коммерческих объектов.

Например:

• 1 аккумулятор: 16.076 кВт·ч — резервное питание частного дома;
• 2 аккумулятора: 32.152 кВт·ч — увеличенная автономность дома или небольшого бизнеса;
• 4 аккумулятора: 64.304 кВт·ч — крупный частный дом или коммерческий объект;
• 8 аккумуляторов: 128.608 кВт·ч — коммерческая система накопления энергии;
• 15 аккумуляторов: 241.14 кВт·ч — крупная низковольтная система хранения энергии.

Ориентировочное время автономной работы

Номинальный запас энергии одного аккумулятора составляет 16.076 кВт·ч. В таблице приведено теоретическое время работы относительно средней постоянной нагрузки без учёта потерь инвертора и ограничений глубины разряда.

Фактическое время автономной работы будет меньше. Оно зависит от установленной глубины разряда, КПД инвертора, текущего уровня заряда, температуры аккумулятора, мощности и характера нагрузки, пусковых токов оборудования и потерь в силовых соединениях.

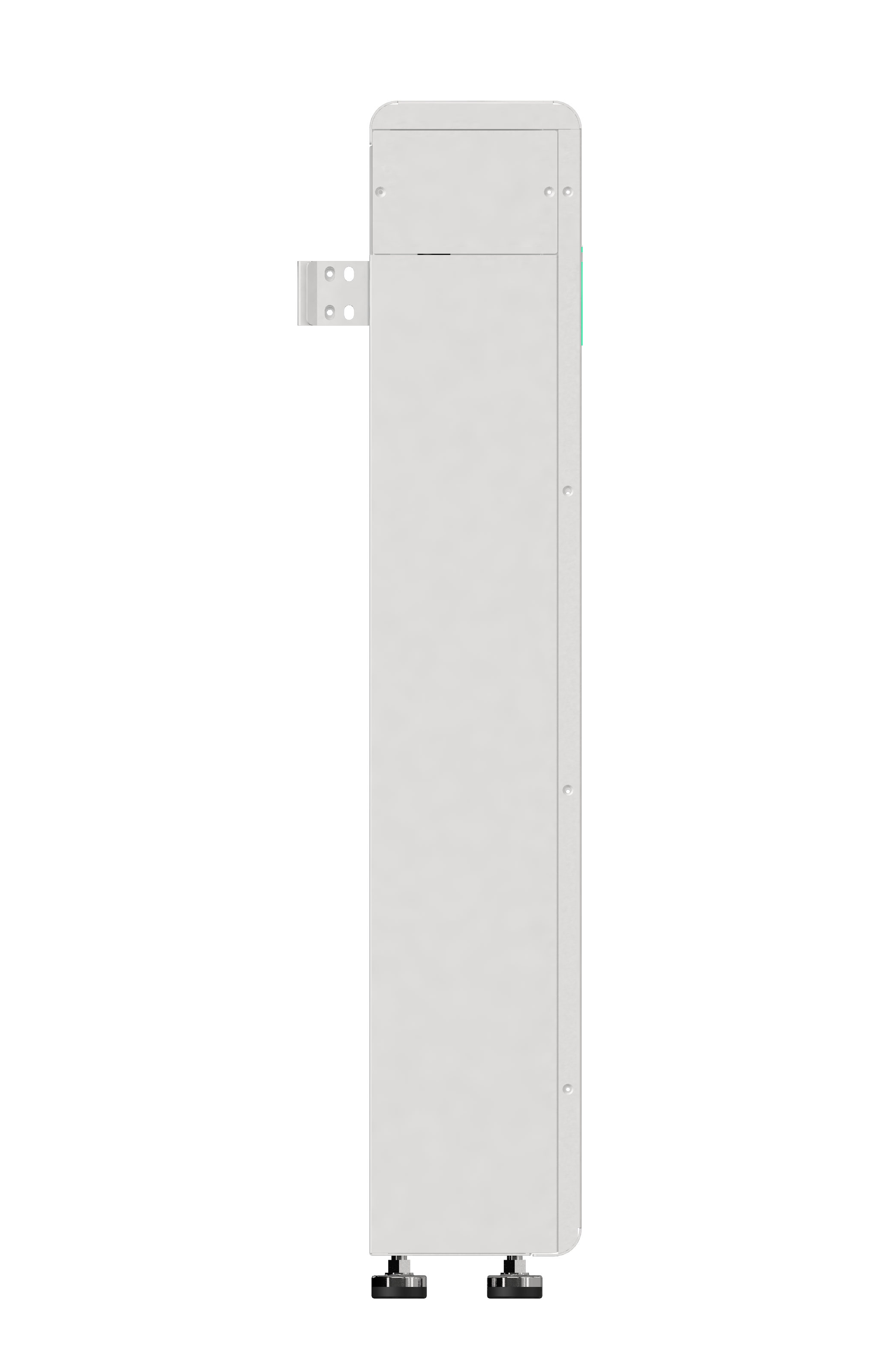

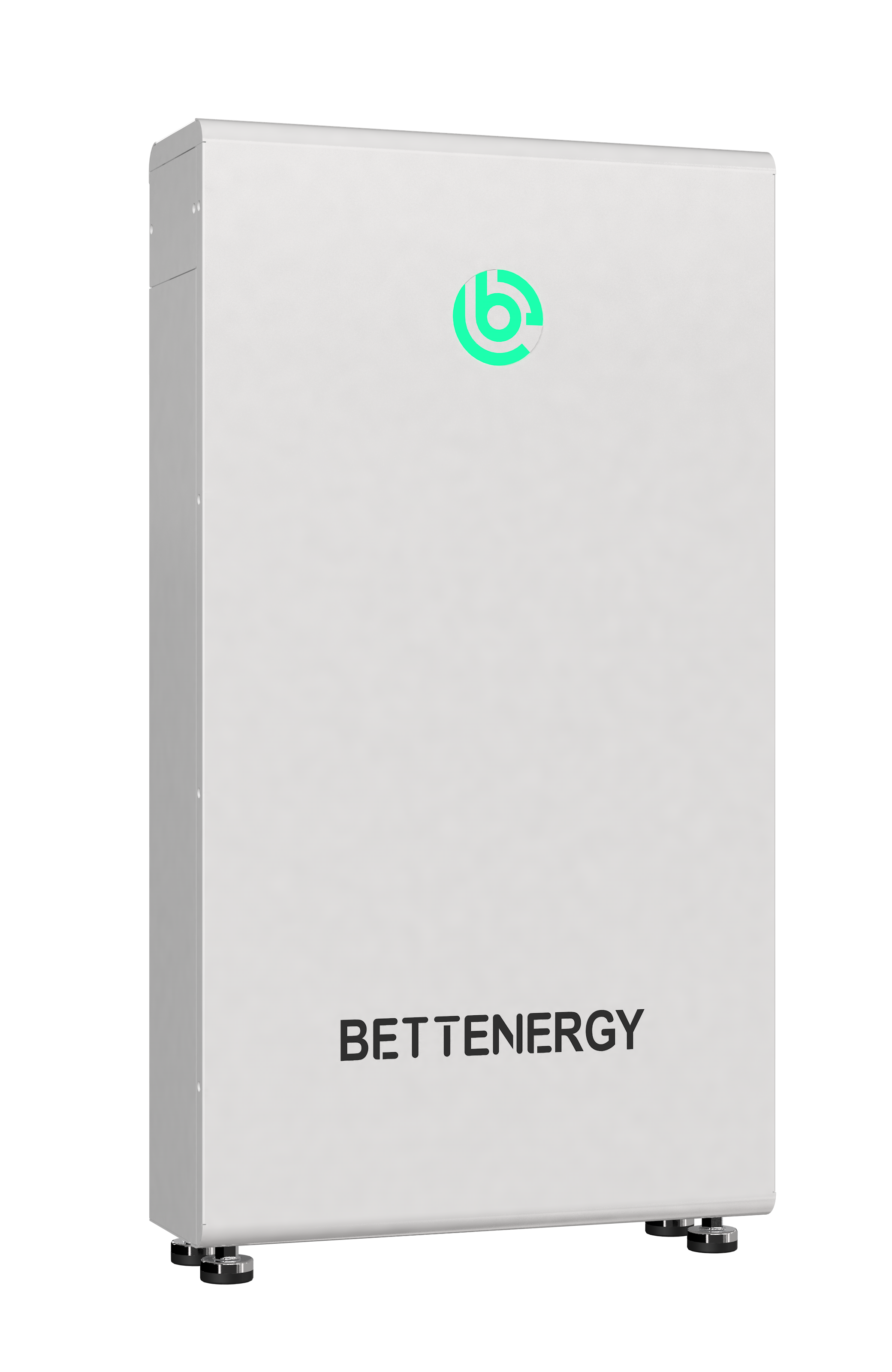

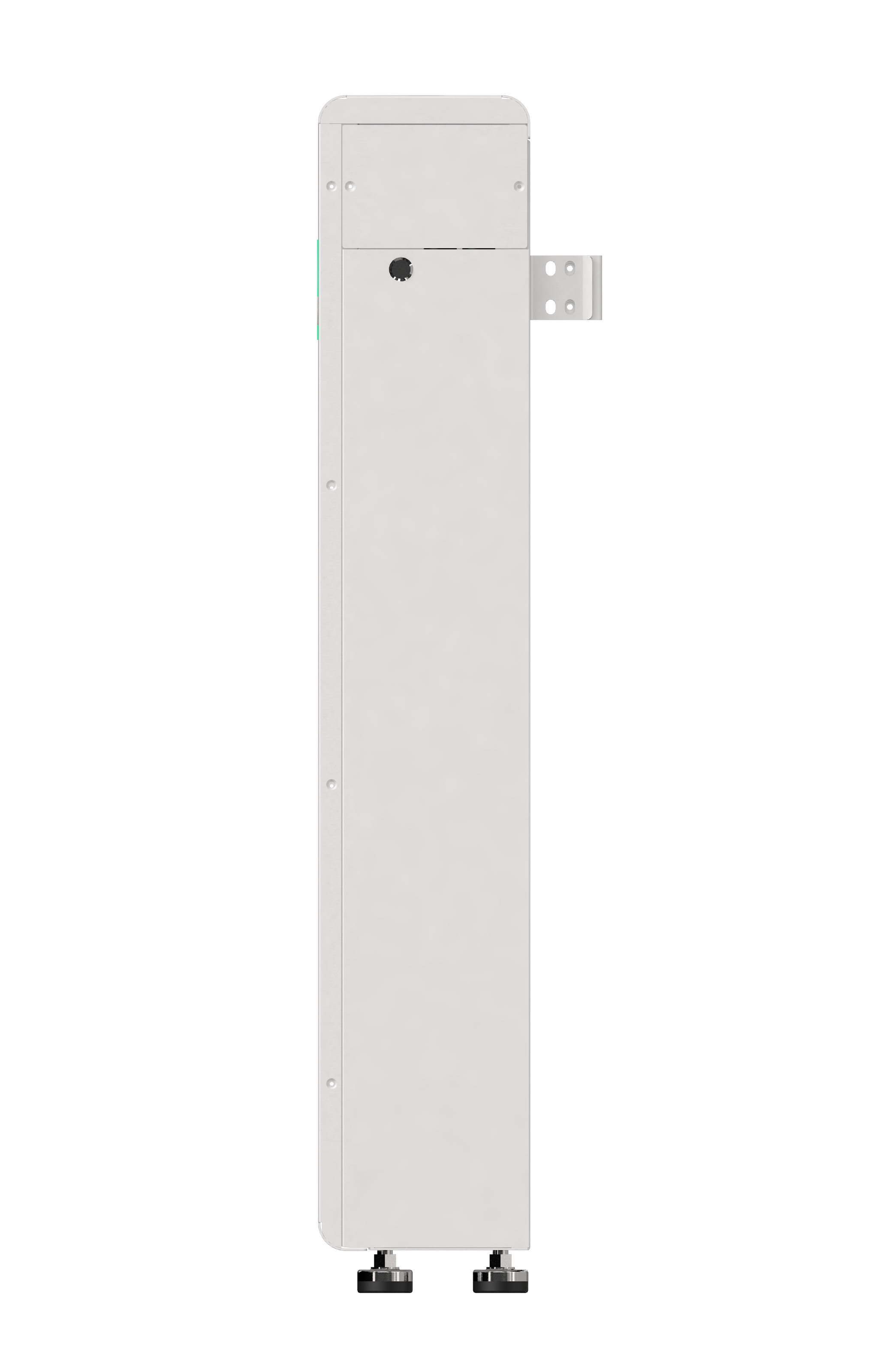

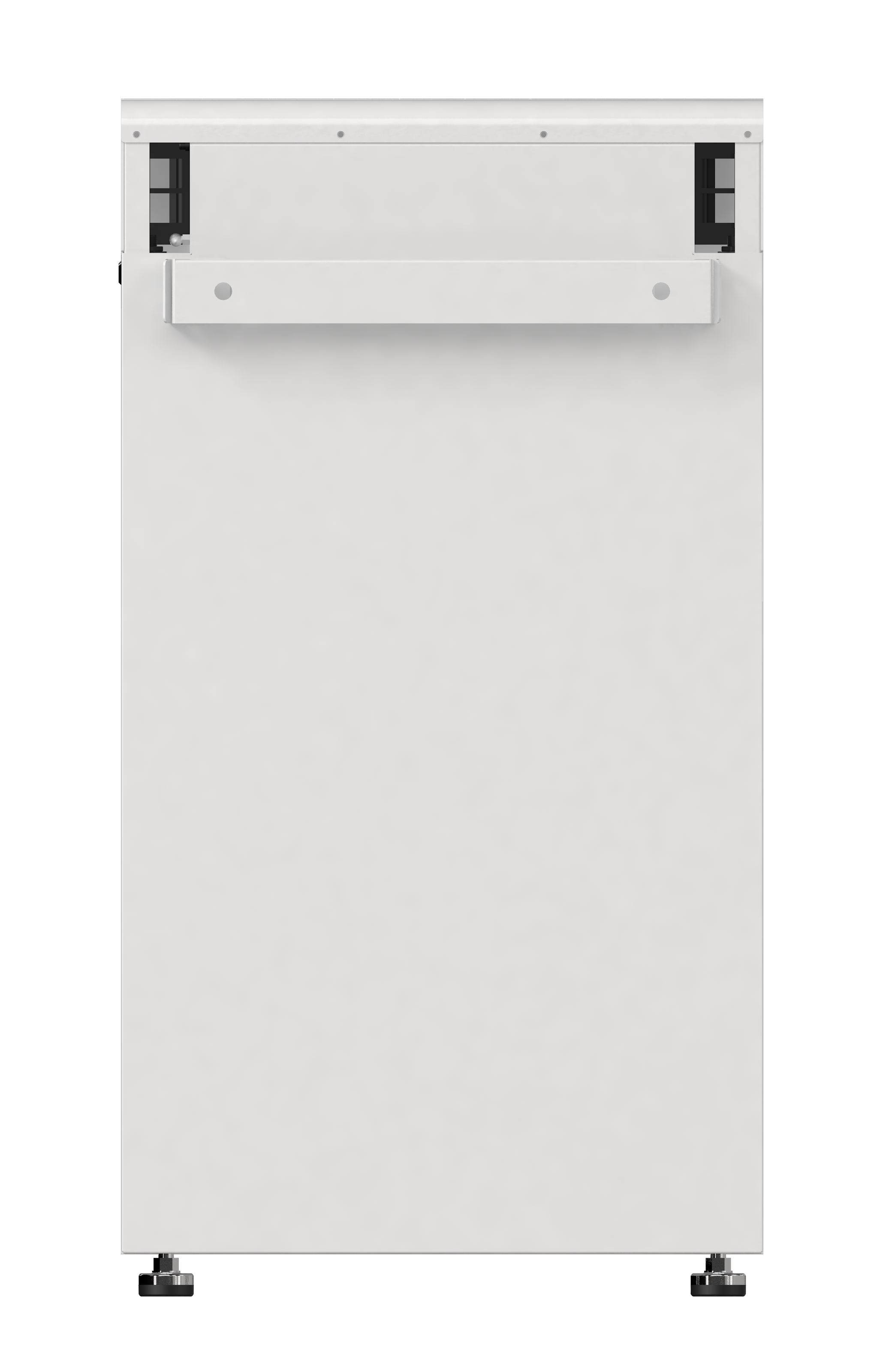

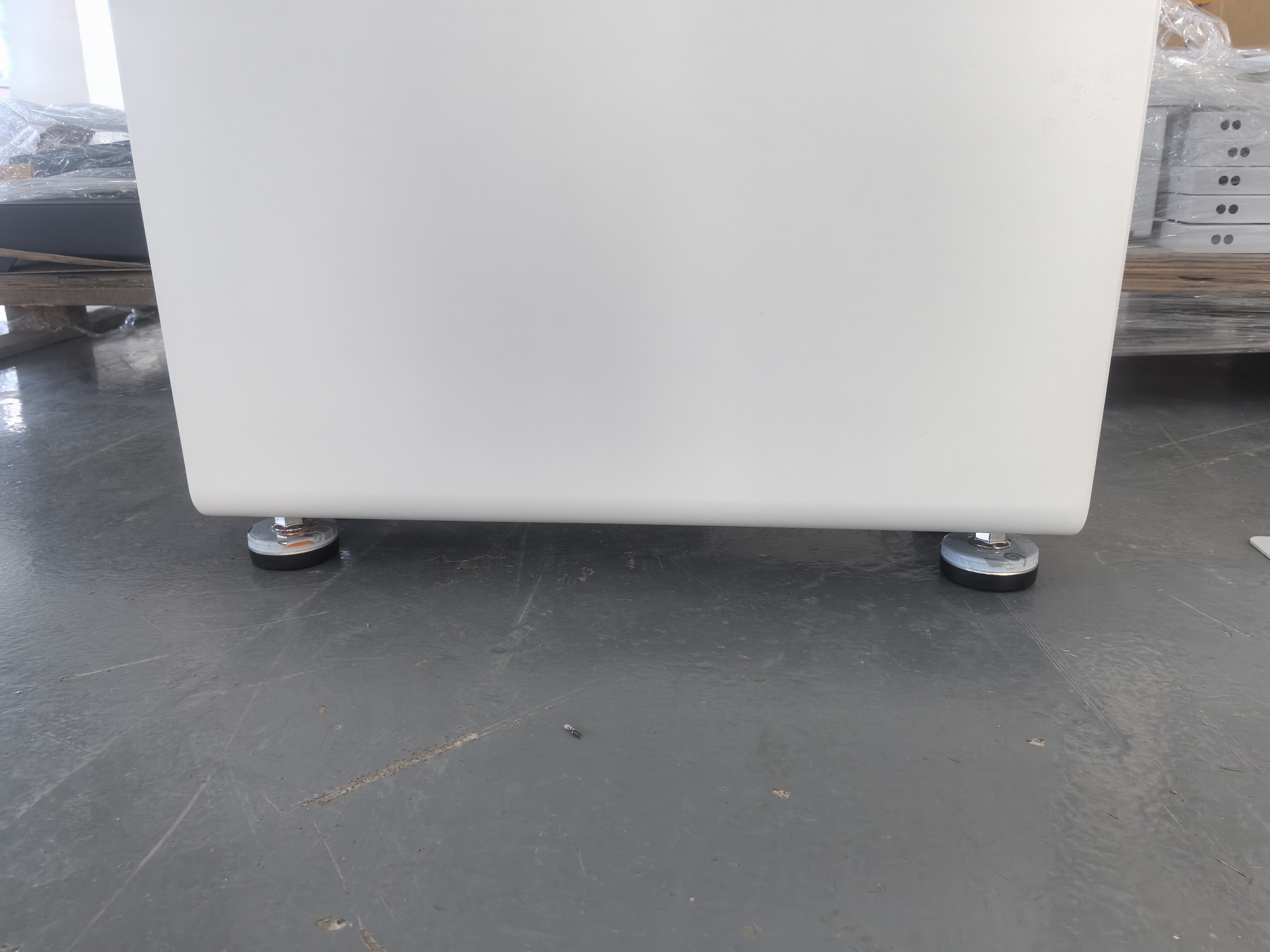

Напольное исполнение

ELESHELL-16K plus выполнен в вертикальном напольном корпусе. Благодаря этому аккумулятор не требует установки в отдельную серверную или аккумуляторную стойку.

• высота: 900 мм;
• ширина: 500 мм;
• глубина: всего 165 мм;
• вес: 122 кг;
• тип установки: напольный.

Небольшая глубина корпуса позволяет разместить аккумулятор вдоль стены и рационально использовать пространство технического помещения.

Основание должно быть ровным, прочным и рассчитанным на массу оборудования. Необходимо исключить возможность опрокидывания или механического повреждения аккумулятора.

Естественное охлаждение

Для отвода тепла используется естественное охлаждение. В конструкции отсутствует необходимость в постоянно работающих вентиляторах.

Преимущества:

• практически бесшумная работа;
• отсутствие движущихся элементов системы охлаждения;
• минимальные требования к обслуживанию;
• отсутствие дополнительного энергопотребления вентиляторами.

При монтаже необходимо оставлять предусмотренное пространство для естественного теплообмена и не перекрывать вентиляционные зоны корпуса.

Степень защиты IP54

Корпус аккумулятора имеет степень защиты IP54.

Такая степень защиты обеспечивает:

• защиту внутренних компонентов от значительного проникновения пыли;
• защиту от водяных брызг с различных направлений.

IP54 не означает возможность эксплуатации аккумулятора под открытым небом, постоянным дождём или в условиях затопления. Для долговременной и безопасной эксплуатации рекомендуется сухое защищённое техническое помещение.

Температурный режим

• рабочая температура: от 0°C до +55°C;
• максимальная относительная влажность: до 95% без образования конденсата;
• максимальная высота эксплуатации: до 3000 м.

Спецификация предусматривает эксплуатацию аккумулятора при температуре не ниже 0°C. Для установки в неотапливаемом помещении необходимо обеспечить соответствующий температурный режим.

Условия хранения

Допустимая влажность при хранении — до 95% без образования конденсата.

При длительном хранении аккумулятора необходимо учитывать дополнительные требования производителя к состоянию заряда и периодической проверке батареи.

Требования к месту установки

Аккумулятор рекомендуется размещать в сухом, проветриваемом техническом помещении.

Следует исключить:

• затопление;
• прямое воздействие атмосферных осадков;
• образование конденсата;
• воздействие открытого огня;
• расположение рядом с сильными источниками тепла;
• воздействие агрессивных химических веществ;
• продолжительное воздействие прямых солнечных лучей;
• механические удары и повреждения корпуса.

Сертификация

Для аккумулятора заявлена следующая сертификационная и транспортная документация:

• UN / UN38.3 — требования и испытания, связанные с транспортировкой литиевых аккумуляторов;
• CE — соответствие применимым европейским требованиям;
• IEC 62619 — требования безопасности к промышленным литиевым аккумуляторным батареям;
• MSDS — паспорт безопасности продукции.

Гарантия

Для серии предусмотрены варианты заводской гарантии 5 или 10 лет. Конкретный срок гарантии определяется условиями поставки и действующей гарантийной политикой производителя.

Где применяется

• частные дома и коттеджи;
• дачи и загородные объекты;
• гибридные солнечные электростанции;
• автономные солнечные электростанции;
• системы резервного электроснабжения;
• домашние системы накопления энергии;
• магазины и офисы;
• гостиницы и гостевые дома;
• небольшие производственные объекты;
• фермерские хозяйства;
• объекты с нестабильным внешним электроснабжением;
• коммерческие системы накопления энергии.

Кому особенно подойдёт ELESHELL-16K plus

Аккумулятор особенно интересен для объектов, где ёмкости стандартного модуля 5–10 кВт·ч уже недостаточно, но требуется сохранить низковольтную архитектуру аккумуляторной системы 48 В.

Один модуль обеспечивает более 16 кВт·ч номинального запаса энергии, а возможность параллельного подключения позволяет строить систему постепенно — от одного аккумулятора для частного дома до крупной батареи более 240 кВт·ч.

Главное преимущество

BETTENERGY ELESHELL-16K plus — мощный низковольтный LiFePO₄-аккумулятор номинальной энергоёмкостью 16.076 кВт·ч и ёмкостью около 314 А·ч, способный отдавать до 10.24 кВт мощности и поддерживающий параллельное подключение до 15 модулей.

Версия Plus сочетает большой запас энергии в одном компактном корпусе, высокие токи заряда и разряда, интерфейсы CAN, RS485 и RS232, поддержку Wi-Fi, естественное охлаждение и возможность построения системы накопления энергии общей ёмкостью до 241.14 кВт·ч.

Это профессиональное решение для частных домов и коммерческих объектов, где необходимы высокая автономность, мощное резервное питание и возможность дальнейшего масштабирования системы.
