BETTENERGY ELESHELL-16K 51.2v/314Aч/16кВтч

Аккумулятор BETTENERGY ELESHELL16K 16.076 кВт·ч (51.2 В / около 314 А·ч) LiFePO₄

Мощный низковольтный литий-железо-фосфатный аккумулятор для резервного электроснабжения, солнечных электростанций и систем накопления энергии.

BETTENERGY ELESHELL16K — напольный аккумуляторный модуль номинальной энергоёмкостью 16.076 кВт·ч, предназначенный для совместной работы с гибридными и автономными инверторами, рассчитанными на низковольтные аккумуляторные системы 48 В.

Аккумулятор накапливает электроэнергию от солнечных панелей, городской сети или генератора, а затем используется для питания подключённого оборудования. Модель подходит для резервного электроснабжения частного дома, увеличения собственного потребления солнечной энергии, снижения зависимости от внешней сети и создания автономной энергосистемы.

Высокая ёмкость одного модуля позволяет получить значительный запас энергии без установки большого количества отдельных аккумуляторов. При необходимости система может быть расширена до 15 параллельно подключённых модулей с общей номинальной энергоёмкостью до 241.14 кВт·ч.

Основные преимущества

• номинальная энергия одного аккумулятора — 16.076 кВт·ч;
• безопасная литий-железо-фосфатная технология LiFePO₄;
• низковольтная архитектура 51.2 В;
• максимальный ток разряда до 200 А;
• максимальная мощность разряда до 10.24 кВт;
• более 8000 циклов при глубине разряда 80%;
• интерфейсы CAN, RS485 и RS232;
• совместная работа с различными моделями инверторов при наличии соответствующего протокола;
• параллельное подключение до 15 аккумуляторов;
• естественное охлаждение без вентиляторов;
• напольная установка;
• степень защиты корпуса IP54;
• гарантия 5 или 10 лет в зависимости от условий поставки.

Технические характеристики

Номинальная и доступная энергия

Номинальная энергоёмкость аккумулятора составляет 16.076 кВт·ч. Это полный энергетический запас батареи при номинальных параметрах.

При использовании глубины разряда 80%, указанной производителем для оценки циклического ресурса, расчётный доступный запас энергии составляет около 12.86 кВт·ч.

• номинальная энергия: 16.076 кВт·ч;
• расчётная энергия при 80% DOD: около 12.86 кВт·ч;
• резерв ёмкости: около 20% для снижения нагрузки на аккумуляторные элементы.

Фактическое количество энергии, доступное потребителям, зависит от настроек глубины разряда, КПД инвертора, температуры, мощности нагрузки, состояния батареи и потерь в кабельных соединениях.

Высокая мощность заряда и разряда

BETTENERGY ELESHELL16K рассчитан не только на длительное резервное питание, но и на работу с достаточно мощной нагрузкой.

• непрерывный ток заряда: до 150 А;
• непрерывный ток разряда: до 160 А;
• максимальный ток заряда: до 160 А;
• максимальный ток разряда: до 200 А.

При номинальном напряжении 51.2 В расчётная непрерывная мощность заряда составляет около 7.68 кВт, а непрерывная мощность разряда — около 8.19 кВт.

Максимальная мощность заряда составляет до 8.192 кВт, максимальная мощность разряда — до 10.24 кВт. Фактическая мощность зависит от текущего напряжения аккумулятора, настроек BMS, температуры и ограничений подключённого инвертора.

Высокая токовая отдача позволяет использовать аккумулятор для питания:

• освещения и бытовой электроники;
• холодильников и морозильного оборудования;
• газовых и электрических котлов;
• циркуляционных и скважинных насосов;
• систем вентиляции и кондиционирования;
• серверного и телекоммуникационного оборудования;
• электроинструмента;
• других бытовых и коммерческих нагрузок в пределах мощности инвертора и аккумулятора.

Технология LiFePO₄

В аккумуляторе используются литий-железо-фосфатные элементы LFP. Эта технология применяется в современных стационарных системах накопления энергии благодаря высокой термической стабильности, продолжительному циклическому ресурсу и устойчивости к ежедневной эксплуатации.

• высокая химическая и термическая стабильность;
• более 8000 циклов при глубине разряда 80%;
• низкий уровень саморазряда;
• отсутствие выраженного эффекта памяти;
• стабильные характеристики в течение срока эксплуатации;
• подходит для ежедневных циклов заряда и разряда;
• не требует регулярного технического обслуживания элементов.

Конфигурация аккумуляторных элементов

Конфигурация батареи — 1P16S. Это означает, что аккумулятор состоит из 16 последовательно соединённых литий-железо-фосфатных элементов в одной параллельной ветви.

Последовательное соединение формирует номинальное напряжение 51.2 В, соответствующее низковольтным аккумуляторным системам класса 48 В.

Встроенная система управления BMS

Аккумулятор оснащён системой управления батареей BMS, которая контролирует рабочие параметры аккумуляторных элементов и взаимодействует с совместимым инвертором.

BMS обеспечивает контроль:

• общего напряжения аккумулятора;
• напряжения отдельных элементов;
• тока заряда и разряда;
• температуры аккумулятора;
• допустимой мощности заряда и разряда;
• текущего уровня заряда;
• рабочего состояния батареи;
• предупреждений и аварийных событий.

Обмен данными между BMS и инвертором позволяет автоматически согласовывать токи заряда и разряда, контролировать уровень заряда и ограничивать работу системы при выходе параметров за допустимые значения.

Интерфейсы связи

• CAN — основной интерфейс обмена данными с совместимыми гибридными и автономными инверторами;
• RS485 — передача рабочих параметров, связь между аккумуляторными модулями и интеграция в систему мониторинга;
• RS232 — сервисное подключение, диагностика и настройка оборудования.

Наличие физического интерфейса CAN или RS485 само по себе не гарантирует совместимость с любой моделью инвертора. Перед подключением необходимо проверить поддержку аккумуляторного протокола конкретным инвертором.

Совместимость с инверторами

BETTENERGY ELESHELL16K предназначен для работы с низковольтными инверторами, поддерживающими аккумуляторные системы с номинальным напряжением 48 или 51.2 В.

Для корректной работы необходимо учитывать:

• диапазон напряжения аккумуляторного входа инвертора;
• максимально допустимый ток заряда и разряда;
• поддерживаемый протокол CAN или RS485;
• наличие профиля BETTENERGY в программном обеспечении инвертора;
• рекомендации производителей аккумулятора и инвертора;
• требования к силовым и коммуникационным кабелям.

Если прямой протокол связи не поддерживается, возможность работы по ручным настройкам напряжения должна определяться документацией и настройками конкретного инвертора.

Мониторинг системы

Аккумулятор поддерживает передачу рабочих данных в систему мониторинга. В зависимости от конфигурации оборудования и возможностей подключённого инвертора пользователь может контролировать:

• текущий уровень заряда аккумулятора;
• напряжение;
• ток заряда и разряда;
• мощность заряда и разряда;
• температуру;
• текущее состояние системы;
• предупреждения и сообщения BMS;
• историю работы системы накопления энергии.

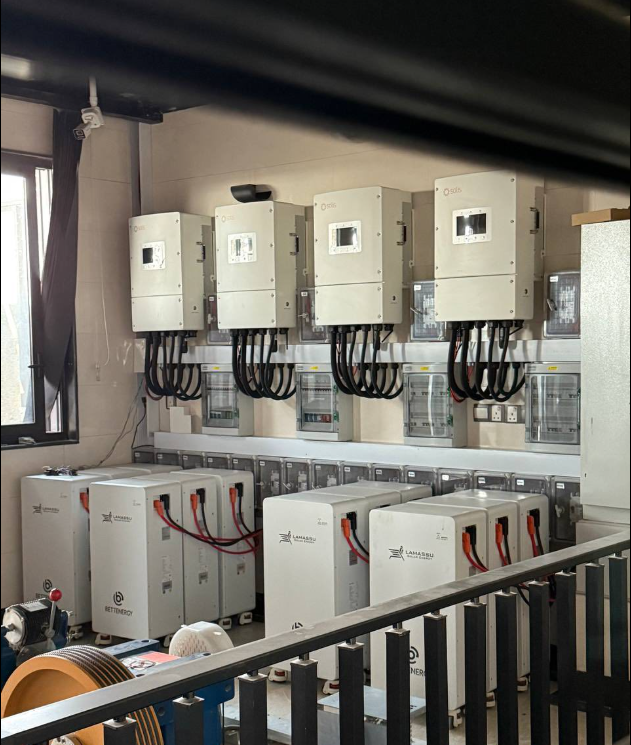

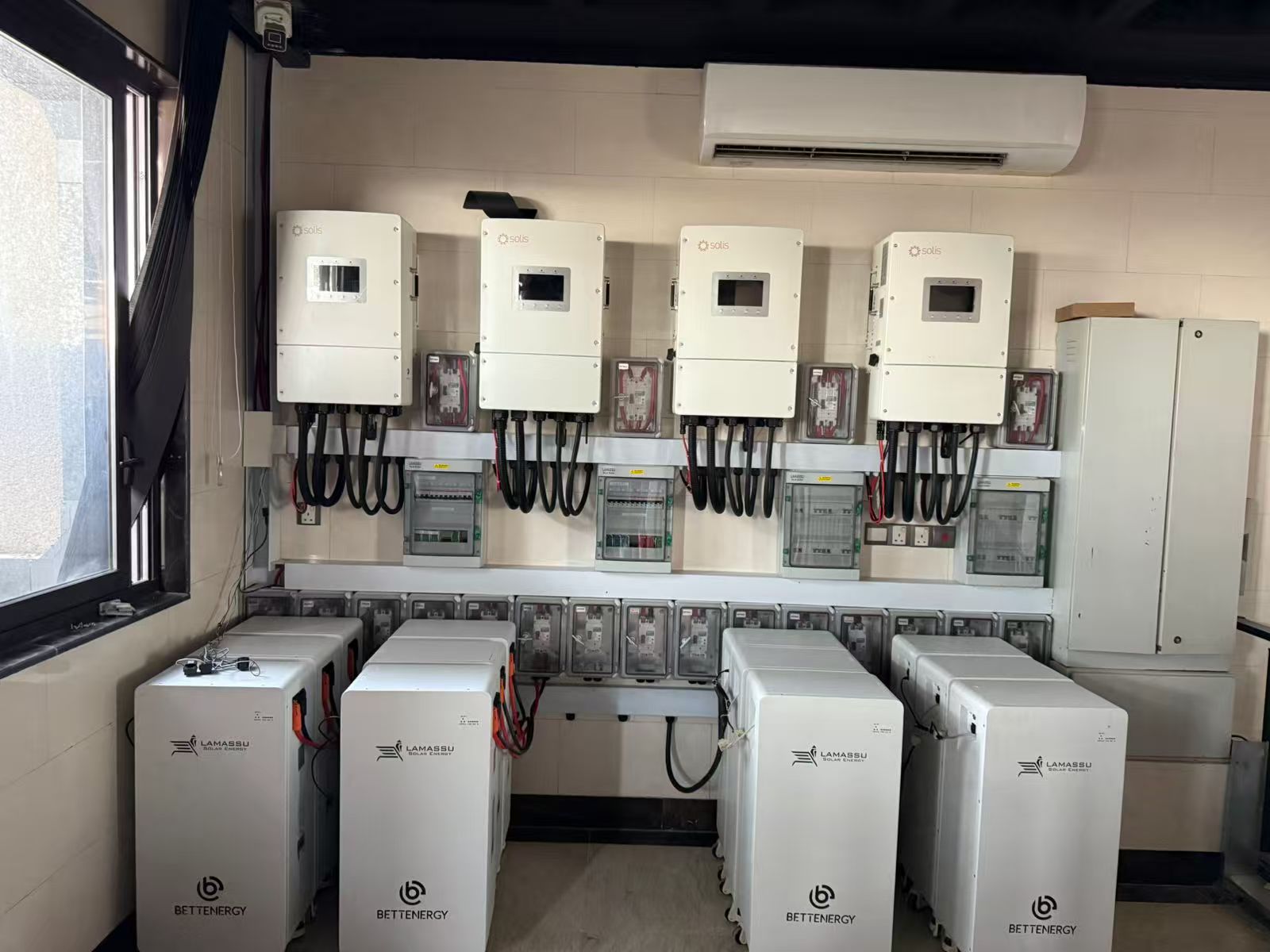

Масштабирование системы

Для увеличения запаса энергии аккумуляторы ELESHELL16K можно подключать параллельно. Производителем предусмотрена работа до 15 одинаковых аккумуляторных модулей.

• энергия одного модуля: 16.076 кВт·ч;
• максимальное количество модулей: 15;
• максимальная номинальная энергия системы: 241.14 кВт·ч;
• расчётная энергия при 80% DOD: до 192.91 кВт·ч.

При параллельном подключении необходимо использовать одинаковые аккумуляторы, соблюдать требования производителя к силовой коммутации, защите, сечению кабелей и распределению токов между модулями.

Ориентировочное время автономной работы

При глубине разряда 80% расчётный доступный запас одного аккумулятора составляет около 12.86 кВт·ч без учёта потерь инвертора и кабельных соединений.

Фактическое время автономной работы будет ниже расчётного из-за потерь при преобразовании энергии. Оно также зависит от КПД инвертора, пусковых токов оборудования, температуры, состояния аккумулятора и заданных ограничений BMS.

Ресурс аккумулятора

Производителем заявлено более 8000 циклов при глубине разряда 80% и температуре 25°C.

Один цикл соответствует использованию энергии, равной полной расчётной ёмкости аккумулятора. Частичные циклы суммируются. Например, два разряда по 40% приблизительно соответствуют одному полному циклу.

Фактический срок службы зависит от:

• глубины ежедневного разряда;
• температуры эксплуатации;
• токов заряда и разряда;
• частоты циклов;
• качества настройки инвертора;
• условий хранения;
• соблюдения требований производителя.

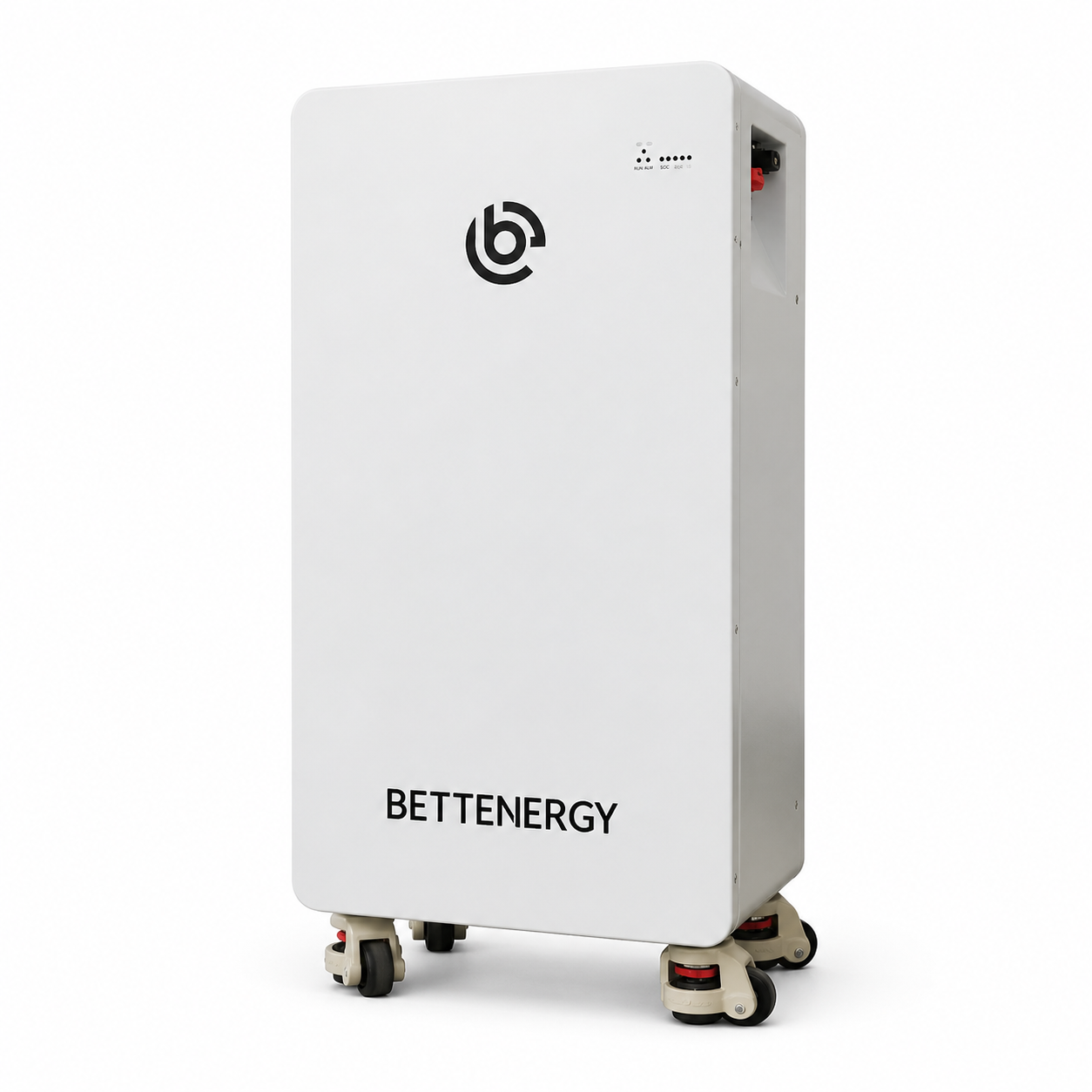

Напольное исполнение

ELESHELL16K выполнен в вертикальном напольном корпусе. Такая конструкция позволяет установить аккумулятор без отдельного серверного или аккумуляторного шкафа.

• высота: 780 мм;
• ширина: 415 мм;
• глубина: 255 мм;
• вес: 121 кг;
• тип установки: напольный.

Перед установкой необходимо подготовить ровное и прочное основание, рассчитанное на массу аккумулятора. Оборудование должно быть защищено от механических повреждений и случайного опрокидывания.

Естественное охлаждение

Охлаждение аккумулятора осуществляется естественным способом, без вентиляторов.

Преимущества такого решения:

• бесшумная работа;
• отсутствие движущихся элементов системы охлаждения;
• снижение потребности в техническом обслуживании;
• отсутствие дополнительного энергопотребления вентиляторами.

Для нормального теплообмена необходимо соблюдать монтажные зазоры и не перекрывать предусмотренные конструкцией вентиляционные зоны.

Степень защиты IP54

Корпус аккумулятора имеет степень защиты IP54. Он защищён от попадания внутрь значительного количества пыли и от водяных брызг.

При этом IP54 не означает возможность постоянной эксплуатации под открытым небом, под дождём или в условиях затопления. Аккумулятор необходимо устанавливать в сухом, проветриваемом и защищённом помещении либо в специально подготовленном защитном шкафу.

Условия эксплуатации

• рабочая температура: от 0°C до +50°C;
• относительная влажность: не более 95% без образования конденсата;
• максимальная высота установки: до 3000 м;
• охлаждение: естественное;
• степень защиты: IP54.

Эксплуатация аккумулятора при отрицательной температуре данной спецификацией не предусмотрена. Перед установкой в неотапливаемом помещении необходимо обеспечить поддержание допустимой температуры.

Место установки должно быть защищено от:

• прямых атмосферных осадков;
• затопления;
• образования конденсата;
• открытого огня;
• источников интенсивного тепла;
• агрессивных химических веществ;
• продолжительного воздействия прямых солнечных лучей;
• сильных механических воздействий.

Условия хранения

• при температуре не выше +25°C — до 12 месяцев;
• при температуре не выше +35°C — до 6 месяцев;
• при температуре не выше +45°C — до 3 месяцев;
• влажность при хранении — не более 95% без образования конденсата.

При длительном хранении необходимо соблюдать требования производителя к уровню заряда и периодической проверке состояния аккумулятора.

Сертификация и транспортная документация

• UN38.3 — испытания литиевых аккумуляторов для транспортировки;
• CE — соответствие требованиям европейских директив;
• CE-LVD — соответствие требованиям электробезопасности;
• IEC 62619 — требования безопасности для промышленных литиевых аккумуляторов;
• RoHS — ограничение содержания определённых опасных веществ;
• MSDS — паспорт безопасности продукции.

Гарантия

Для аккумулятора предусмотрена гарантия сроком 5 или 10 лет. Конкретный гарантийный период определяется условиями поставки, регионом эксплуатации и гарантийной политикой производителя.

Где применяется

• частные дома и коттеджи;
• дачи и загородные объекты;
• гибридные солнечные электростанции;
• автономные системы электроснабжения;
• системы резервного питания;
• магазины и офисы;
• небольшие производственные объекты;
• фермерские хозяйства;
• телекоммуникационные объекты;
• объекты с нестабильной городской сетью;
• системы накопления энергии с возможностью последующего расширения.

Главное преимущество

BETTENERGY ELESHELL16K — мощный низковольтный LiFePO₄-аккумулятор с номинальной энергоёмкостью 16.076 кВт·ч, током разряда до 200 А, ресурсом более 8000 циклов и возможностью параллельного подключения до 15 модулей.

Один аккумулятор способен обеспечить значительный запас энергии для частного дома или коммерческого объекта, а при расширении система может достигать общей номинальной энергоёмкости 241.14 кВт·ч.

Модель подходит для создания надёжной, масштабируемой и долговечной системы резервного электроснабжения или хранения солнечной энергии.
