Зачем нужна CAN-связь между инвертором и аккумулятором?
Короткий ответ
CAN-связь — это цифровой канал обмена данными между инвертором и аккумулятором. Благодаря этой связи инвертор получает от BMS аккумулятора точную информацию о его состоянии и может безопасно управлять зарядом и разрядом.
Без такой связи инвертор работает менее точно, ориентируясь в основном на напряжение аккумулятора. С CAN-связью система работает как единый интеллектуальный комплекс.
Что такое BMS в аккумуляторе
В каждом современном LiFePO4 аккумуляторе установлена BMS — система управления батареей. Она контролирует состояние ячеек и защищает аккумулятор от опасных режимов работы.
BMS следит за:
- напряжением ячеек;
- температурой аккумулятора;
- токами заряда и разряда;
- переразрядом и перезарядом;
- балансировкой ячеек.
Но важно понимать: сама по себе BMS чаще всего выполняет защитную функцию. Если параметры выходят за допустимые пределы, она может аварийно отключить аккумулятор.
Зачем нужна связь между BMS и инвертором

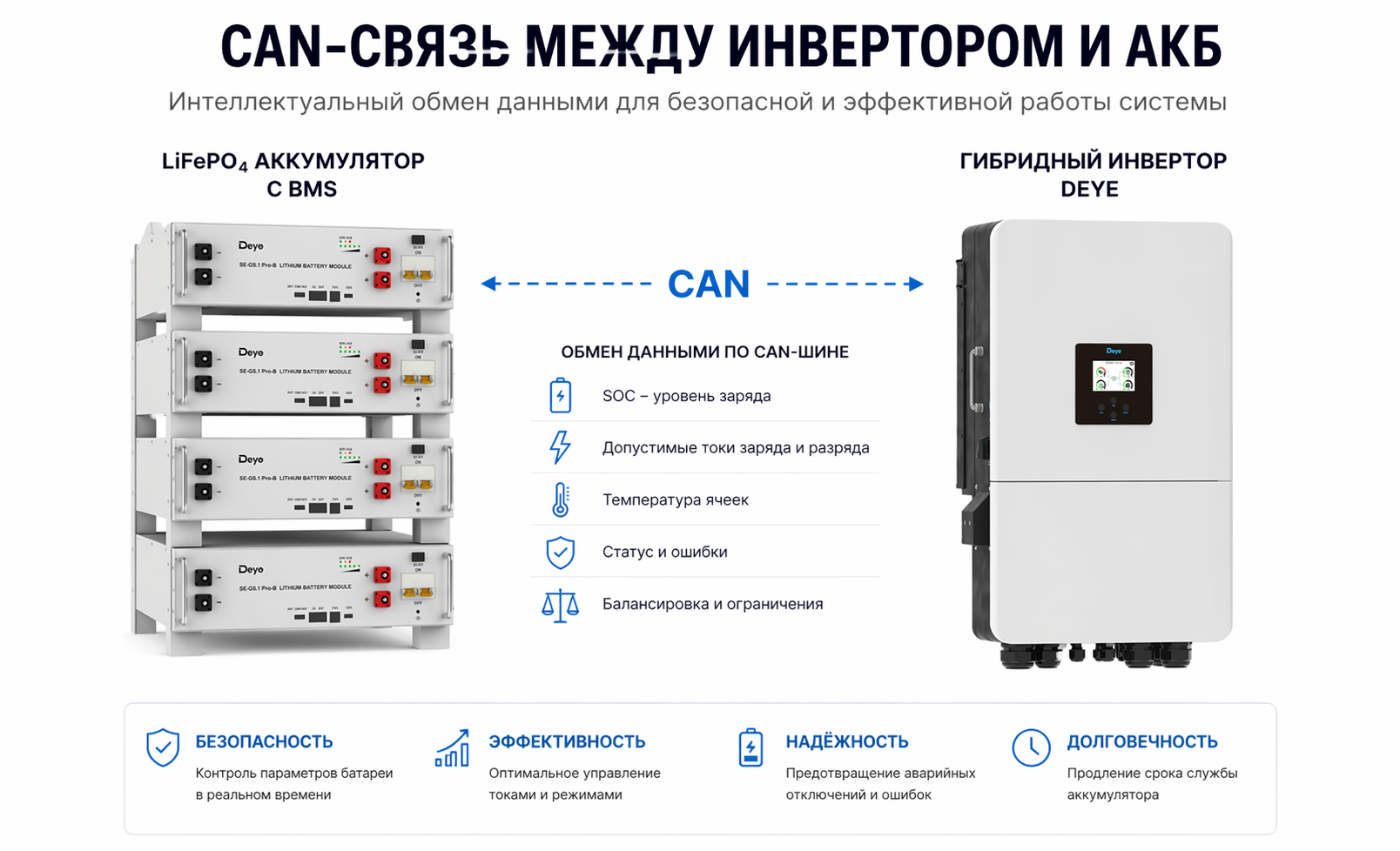

CAN-связь позволяет аккумулятору и инвертору обмениваться данными в реальном времени. Аккумулятор сообщает инвертору свои текущие параметры, а инвертор на основании этих данных корректно управляет режимами работы.
Через CAN-шину передаются:
- SOC — фактический уровень заряда аккумулятора;
- допустимый ток заряда — сколько ампер можно безопасно подать в аккумулятор в данный момент;
- допустимый ток разряда — какую нагрузку аккумулятор может безопасно отдавать;
- температура ячеек — чтобы не допустить заряд или разряд в опасных условиях;
- статус аккумулятора и ошибки — предупреждения, аварии и ограничения;
- команды по ограничению мощности — например, если аккумулятору нужно снизить ток или завершить заряд.
Что происходит без CAN-связи
Если инвертор не получает данные от BMS, он работает более грубо. В этом случае он ориентируется в основном на общее напряжение аккумулятора и заранее заданные настройки.
Такой режим возможен, но у него есть ограничения:
- инвертор не всегда точно понимает реальный уровень заряда аккумулятора;
- сложнее корректно ограничивать токи заряда и разряда;
- выше риск аварийного отключения аккумулятора по защите BMS;
- возможны ошибки инвертора при резком отключении батареи;
- система работает менее предсказуемо.
Что даёт CAN-связь на практике
При наличии CAN-связи инвертор получает точные данные от аккумулятора и может заранее корректировать свою работу.
Это даёт несколько важных преимуществ:
- Безопасность. Инвертор не будет заряжать или разряжать аккумулятор в опасных условиях.
- Точная работа с зарядом. Инвертор видит реальный SOC, а не рассчитывает его приблизительно по напряжению.
- Правильное управление токами. BMS может динамически ограничивать заряд и разряд, а инвертор будет учитывать эти ограничения.
- Меньше аварийных отключений. Система заранее снижает нагрузку или заряд, не доводя аккумулятор до аварии.
- Увеличение срока службы АКБ. Аккумулятор работает в более щадящих режимах.
- Стабильная работа всей системы. Инвертор и батарея работают согласованно, а не как два отдельных устройства.
Почему это особенно важно для LiFePO4 аккумуляторов
LiFePO4 аккумуляторы надёжны и долговечны, но требуют правильного управления. Для них важно соблюдать допустимые токи, температурные режимы и границы заряда.
Например, литиевые аккумуляторы нельзя заряжать при отрицательной температуре, если в них не предусмотрен подогрев. Через CAN-связь BMS может сообщить инвертору о низкой температуре, и тот не начнёт заряд до безопасных условий.
CAN или RS485 — в чём разница
В разных аккумуляторах и инверторах для связи может использоваться CAN или RS485. Оба интерфейса выполняют похожую задачу — передают данные между аккумулятором и инвертором.
Для гибридных инверторов Deye чаще всего используется именно CAN-связь с совместимыми LiFePO4 аккумуляторами.
Важные условия для корректной работы
- аккумулятор должен быть совместим с инвертором по протоколу связи;
- кабель CAN должен быть подключён в правильный порт;
- в настройках инвертора должен быть выбран правильный тип батареи или протокол BMS;
- на аккумуляторе должны быть корректно выставлены DIP-переключатели или адреса, если это требуется;
- при параллельном подключении нескольких аккумуляторов должна быть правильно настроена ведущая батарея.
Итог простыми словами
CAN-связь нужна для того, чтобы инвертор и аккумулятор «понимали» друг друга.
Без связи аккумулятор может только аварийно отключиться при проблеме. С CAN-связью инвертор заранее знает состояние батареи, её ограничения, температуру, уровень заряда и допустимые токи.
Поэтому система работает безопаснее, стабильнее и бережнее по отношению к аккумулятору.
