Как работает AC-coupling в инверторах Deye и зачем он нужен?
Короткий ответ
AC-coupling — это способ увеличить мощность солнечной станции за счёт подключения дополнительного сетевого инвертора к гибридному инвертору Deye через AC-сторону.
Гибридный инвертор при этом управляет всей системой: питает нагрузку, заряжает аккумуляторы и контролирует экспорт в сеть.
Как это работает
В классической системе солнечные панели подключаются напрямую к гибридному инвертору через его MPPT-входы. Но у каждого инвертора есть ограничение по количеству MPPT, входному току и общей мощности подключаемых панелей.

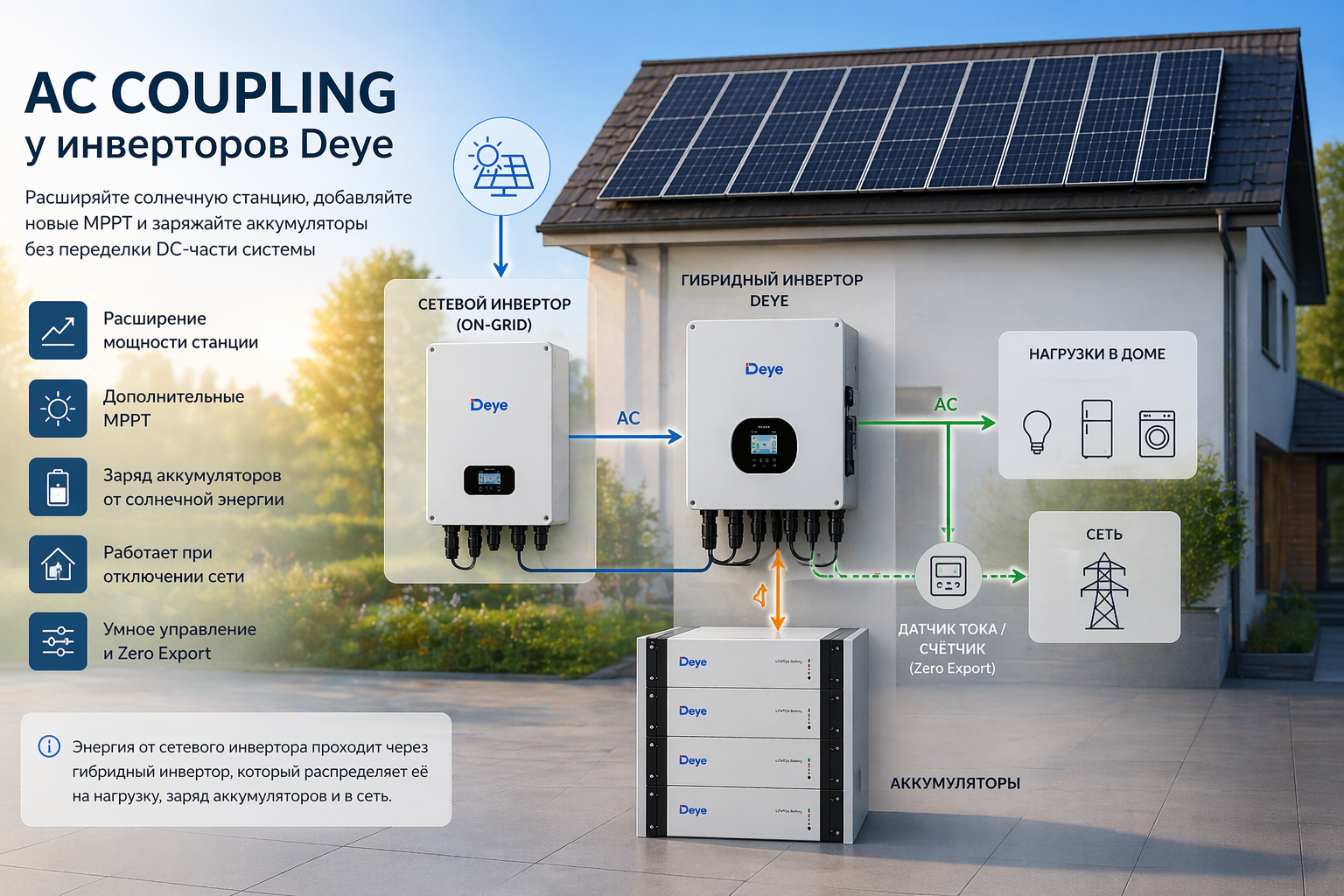

AC-coupling позволяет расширить систему другим способом: к гибридному инвертору добавляется отдельный сетевой инвертор, который вырабатывает уже готовое переменное напряжение AC.
Гибридный инвертор Deye видит эту энергию на стороне переменного тока и распределяет её между нагрузкой, зарядом аккумуляторов и сетью, если экспорт разрешён настройками системы.
Как подключается сетевой инвертор
На практике чаще всего сетевой инвертор подключают к GEN-порту гибридного инвертора Deye.
В этом случае гибридный инвертор формирует сеть, а сетевой инвертор синхронизируется с ней и работает как дополнительный источник солнечной генерации.
Также возможно подключение через общую AC-шину или сторону Grid, но такой вариант обычно работает только при наличии городской сети и не подходит для полноценного островного режима.
Что это даёт на практике
- Увеличение количества MPPT. Например, если у гибридного инвертора 2 MPPT, а у сетевого ещё 2 MPPT, система фактически получает 4 независимых трекера.
- Расширение мощности солнечной станции. Дополнительные панели подключаются через сетевой инвертор, не перегружая DC-входы гибридного инвертора.
- Гибкость при размещении панелей. Панели можно распределять по разным скатам, сторонам света и углам наклона.
- Модернизация существующей станции. Уже установленную сетевую солнечную электростанцию можно подключить к гибридной системе с аккумуляторами.
- Более равномерная генерация в течение дня. Панели можно разложить на восток, юг и запад, чтобы получить генерацию утром, днём и вечером.
Работает ли AC-coupling при отключении сети?
Да, если сетевой инвертор подключён через GEN-порт и система правильно настроена.
При отключении городской сети гибридный инвертор Deye формирует собственную домашнюю сеть. Сетевой инвертор синхронизируется с этой сетью и продолжает вырабатывать энергию для нагрузки и заряда аккумуляторов.
Как гибридный инвертор управляет сетевым
Когда нагрузка небольшая, а аккумуляторы уже заряжены, гибридному инвертору нужно ограничить выработку сетевого инвертора.
Для этого используется управление через частоту. Гибридный инвертор немного повышает частоту сети, например выше 50 Гц, и сетевой инвертор снижает мощность или отключается, если достигнут предел.
Поэтому важно, чтобы сетевой инвертор поддерживал корректное снижение мощности по частоте.
Важные ограничения
- мощность сетевого инвертора не должна превышать допустимую мощность и ток GEN-порта гибридного инвертора;
- сетевой инвертор должен поддерживать работу с частотным ограничением мощности;
- для функции Zero Export необходимо правильно установить датчик тока или счётчик;
- в настройках гибридного инвертора нужно включить режим AC-coupling или PV Inverter;
- необходимо правильно подобрать автоматы, кабель, УЗО и защиту от перенапряжений.
Что нужно проверить перед запуском
- мощность сетевого инвертора соответствует возможностям GEN-порта;
- датчик тока или счётчик установлен в правильном месте и в правильном направлении;
- в меню Deye выбран режим AC-coupling или PV Inverter;
- включён Zero Export, если запрещена отдача в сеть;
- заданы ограничения по зарядному току и мощности;
- проверена совместимость сетевого инвертора с частотным управлением.
Итог простыми словами
AC-coupling — это удобный способ добавить к гибридному инвертору Deye ещё один сетевой инвертор с отдельными солнечными панелями.
Такое решение увеличивает количество MPPT, расширяет мощность станции, позволяет гибко размещать панели на разных скатах и может работать даже при отключении городской сети.
Главное — правильно подобрать мощность оборудования, подключить сетевой инвертор через GEN-порт и корректно настроить систему.
